一张完整的建筑图纸包含了很多内容，从设计到施工等，图纸是工程人员交流的语言，看懂图纸是入行的基础，包括图纸上面的图形、代号、符号含义等。
一、常用建筑符号含义示例图
1、材料类
图片来源于网络 侵删
2、构造类
图片来源于网络 侵删

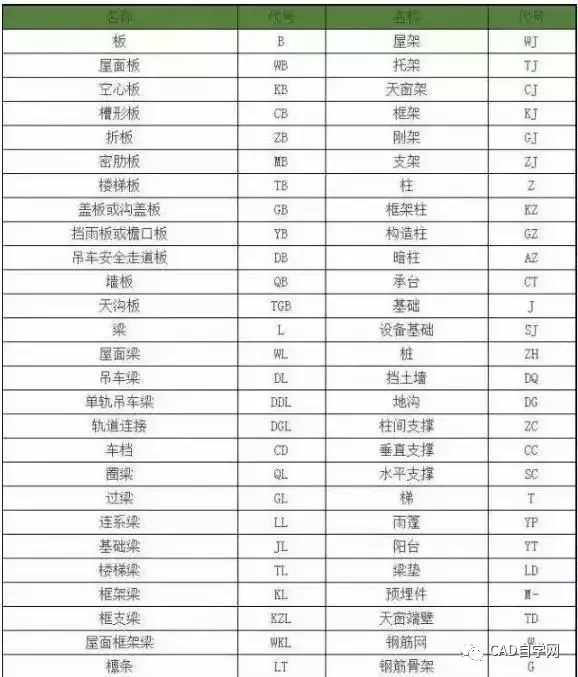

3、构件代号含义
图片来源于网络 侵删
二、请很好记的看图口诀
给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。简单重复一下口诀：
1、从上往下看，从左往右看。
2、由外向里看，由大向小看，由粗向细看。
3、图样说明对照看，建施结施结合看，设备图纸参照看。
4、先看全局性基本图，后看局部性详图。
三、复杂的线条、图例符号

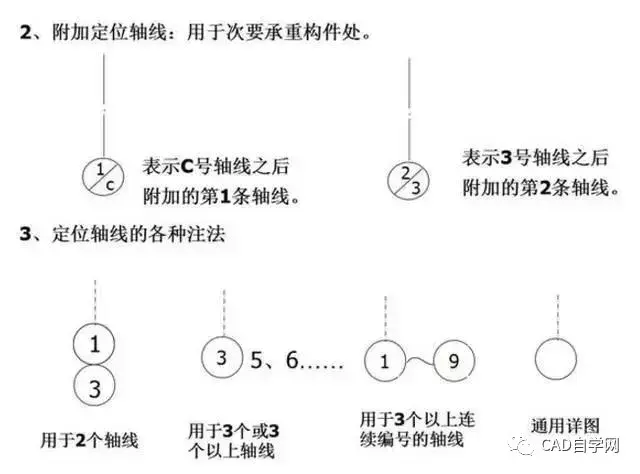

1、复杂的符号含义
图片来源于网络 侵删
图片来源于网络 侵删

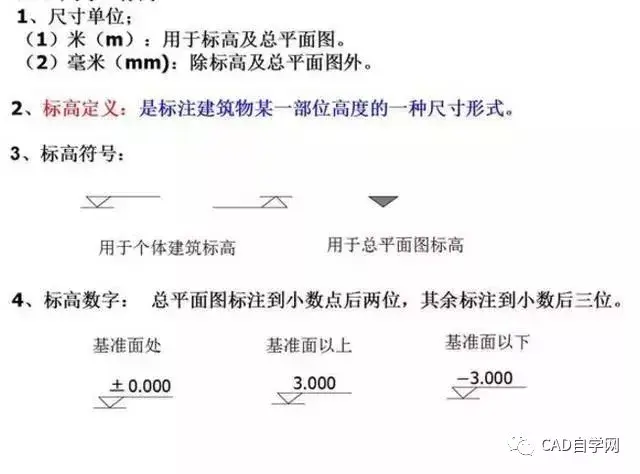

2、尺寸与标高
图片来源于网络 侵删
图片来源于网络 侵删

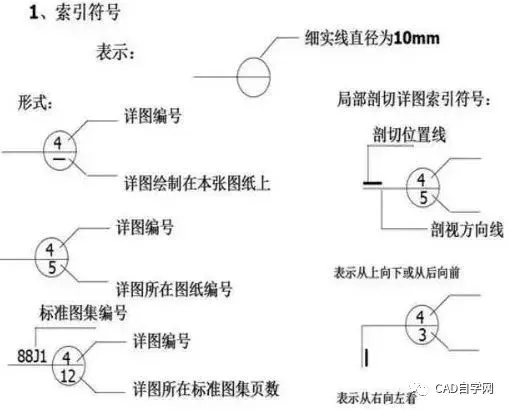

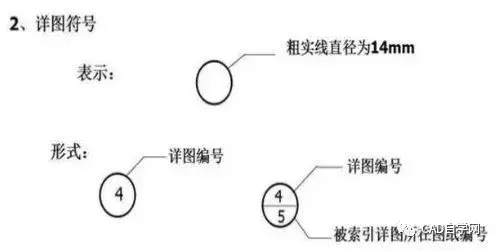

3、索引和详图符号
图片来源于网络 侵删
图片来源于网络 侵删

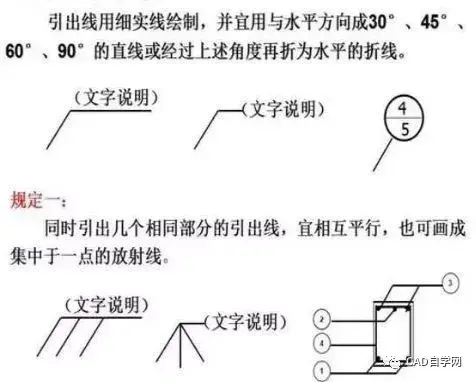

4、引出线
图片来源于网络 侵删
5、图形折断的符号
图片来源于网络 侵删

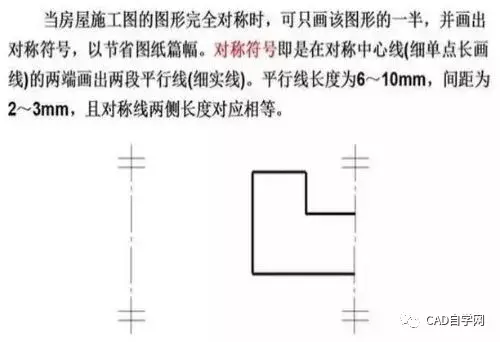

6、对称的符号
图片来源于网络 侵删

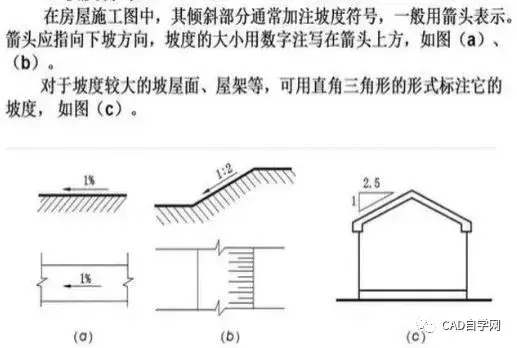

7、坡度的符号
图片来源于网络 侵删

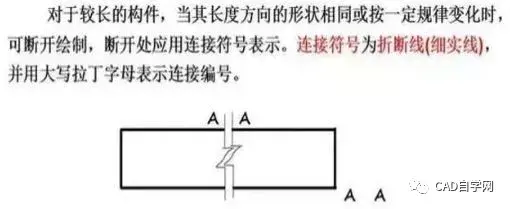

8、连接的符号
图片来源于网络 侵删

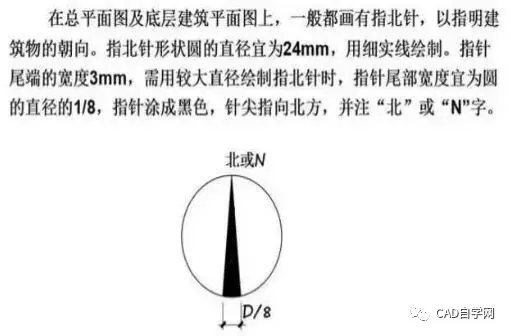

9、指北针
图片来源于网络 侵删
四、实战看图
建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。
1、总平面图
图片来源于网络 侵删

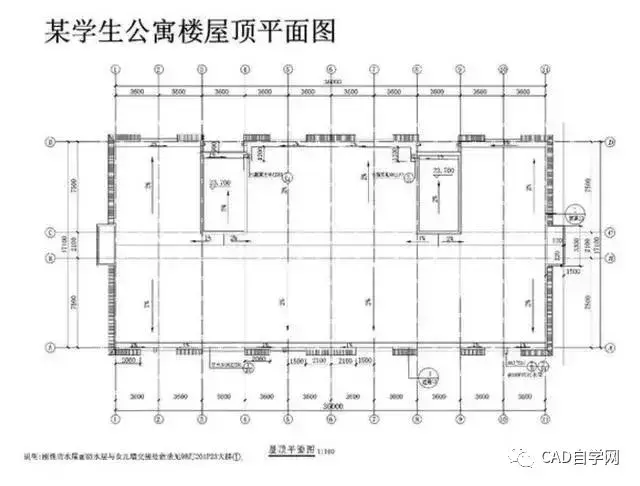

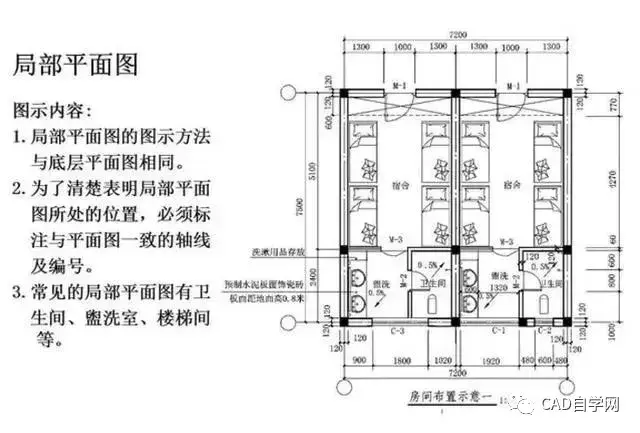

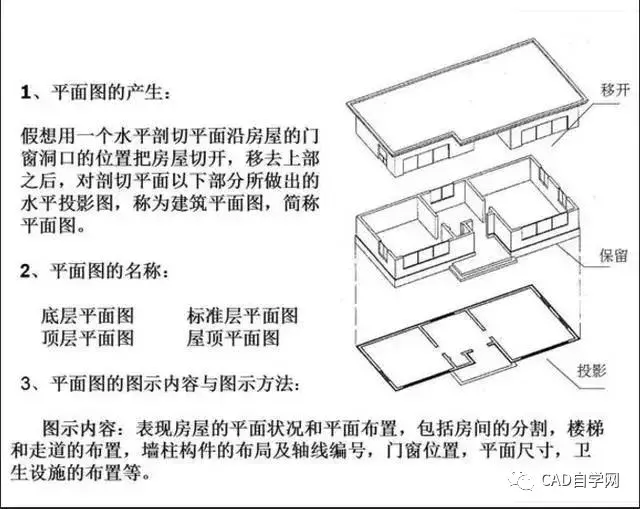

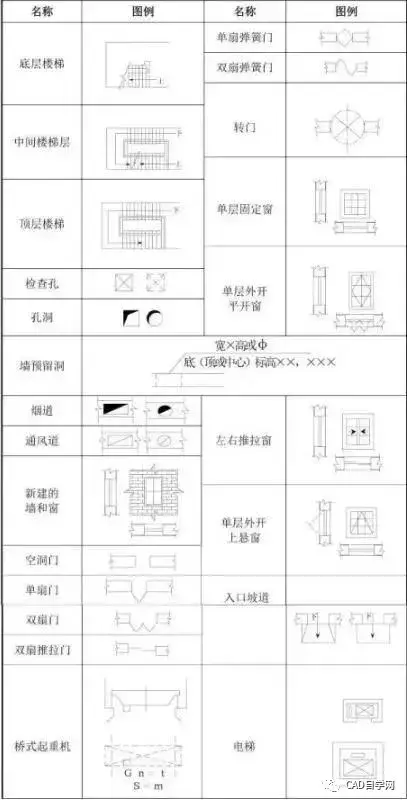

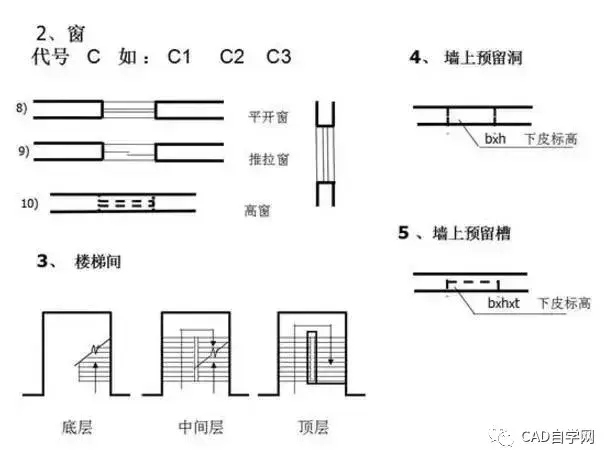

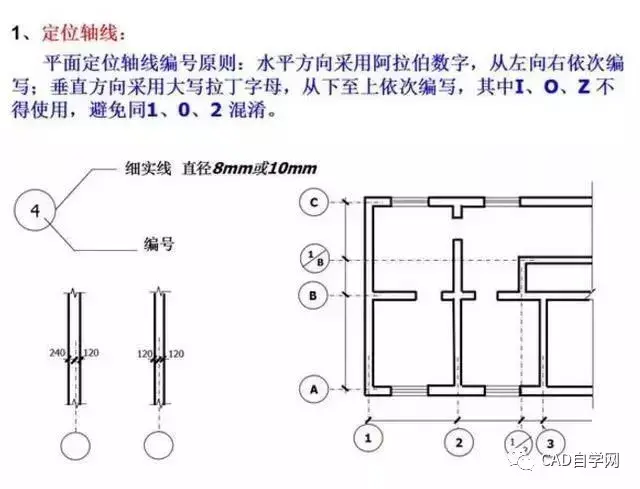

2、平面图和常用图例
图片来源于网络 侵删
图片来源于网络 侵删
3、立面图
图片来源于网络 侵删
图片来源于网络 侵删
图片来源于网络 侵删
图片来源于网络 侵删

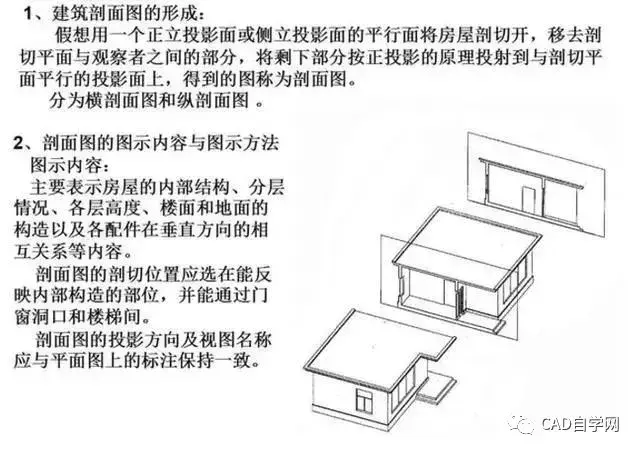

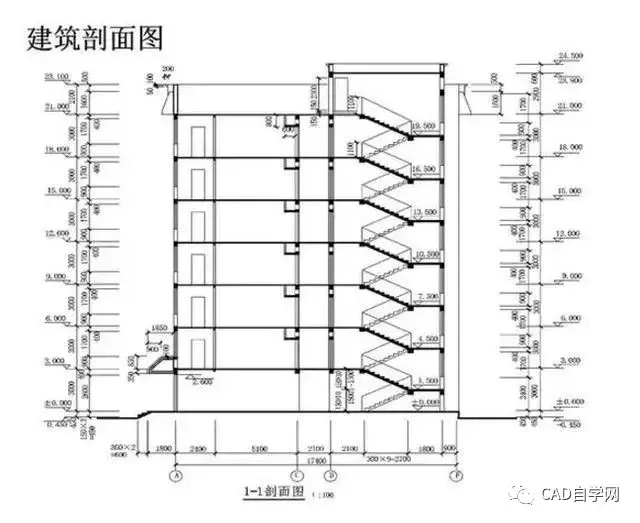

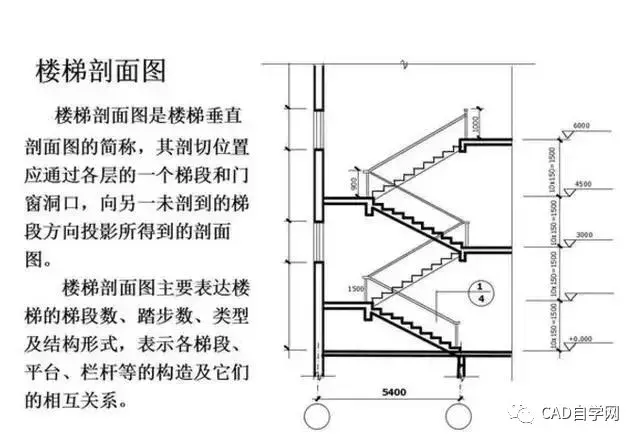

4、剖面图
图片来源于网络 侵删
图片来源于网络 侵删

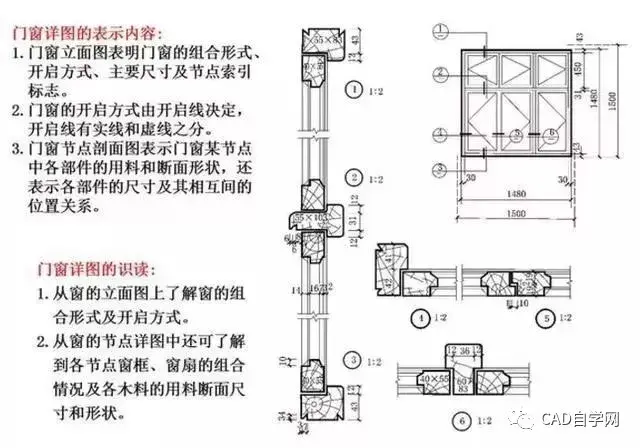

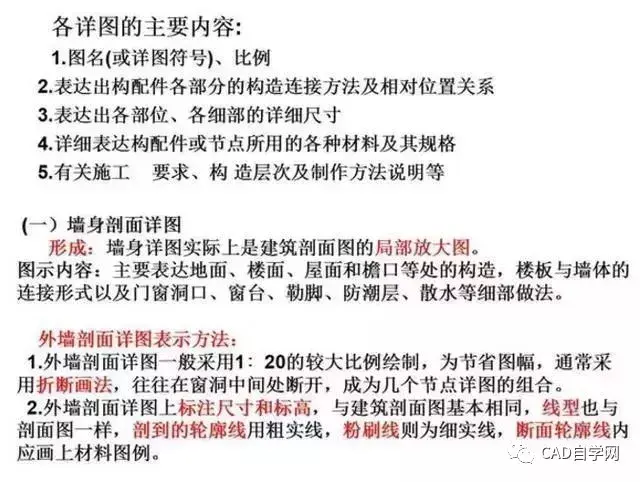

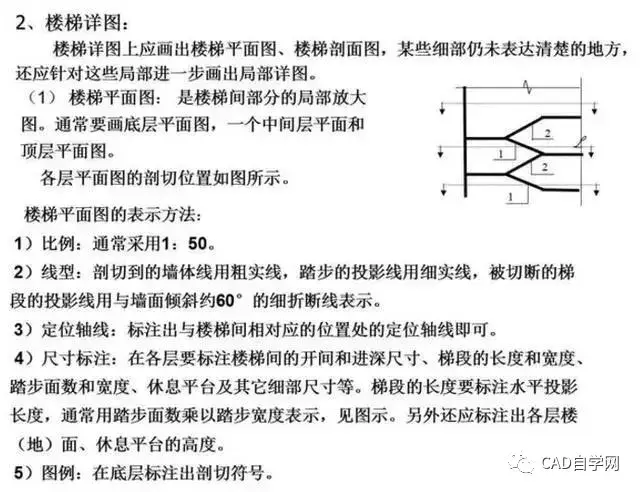

5、详图
图片来源于网络 侵删
图片来源于网络 侵删
图片来源于网络 侵删
图片来源于网络 侵删
图片来源于网络 侵删
图片来源于网络 侵删
图片来源于网络 侵删
