空气开关是生活中常见的电气保护装置，能在电路短路、过载等故障时自动分断电路，保障用电安全并等待电压恢复正常。想了解空气开关的接线方法与工作原理？下面为您详细介绍。
图片来源于网络 侵删
空气开关的功能与作用
空气开关整合了操控功能与多种保护机制，是低压配电网络和电力拖动系统中不可或缺的关键电器。它能可靠接通和分断电路，当电气设备或电路发生短路、严重过载或欠电压故障时，可及时发挥保护作用。
正常状态下，过电流脱扣器的衔铁处于释放状态；若发生严重过载或短路故障，与主电路串联的线圈会产生强电磁吸力，吸引衔铁顶开锁钩，使主触点断开。欠压脱扣器则相反：电压正常时，电磁吸力吸住衔铁，主触点闭合；电压严重下降或断电时，衔铁释放导致主触点断开。电源电压恢复后需重新合闸才能工作，实现失压保护。
图片来源于网络 侵删

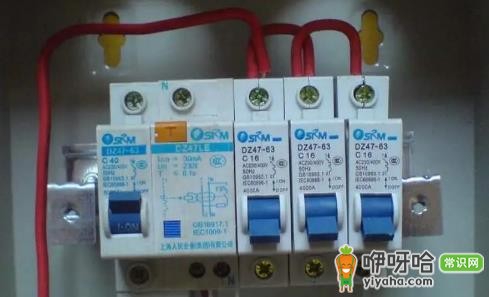

空气开关的接线步骤
1、先用钳子剥去导线端部绝缘层，露出约1.5cm的金属线芯。
2、根据空气开关上的箭头标识，明确进线端和出线端。
3、进线端通常左侧接火线，右侧接零线。
4、出线端同样遵循左火右零的接线规则。
5、最后拧紧接线端子的螺丝，确保连接牢固无松动。
图片来源于网络 侵删
空气开关的工作原理
空气开关核心是电流检测与保护机制：它能实时监测电路中的电流大小，一旦电流超过额定值，内部脱扣机构会迅速动作，自动切断电路。当大功率电器运行导致电流骤增时，电路温度随之升高，空气开关内的热元件感知到异常后，会触发脱扣器切断电源，使电路进入断路状态，避免设备损坏或火灾风险。
